AKS6摆缸液压马达

AKS系列液压马达
文件名：AKS系列液压马达

PDF格式下载请右键点击，然后目标另存为

图片格式下载请右键点击，然后目标另存为
简介：AKS系列液压马达样本下载

AKS6系列摆缸液压马达外形尺寸图及技术性能表格



轴伸形式


              矩形花键A                                                            内花键I                                                                          圆柱平键B



花键参数

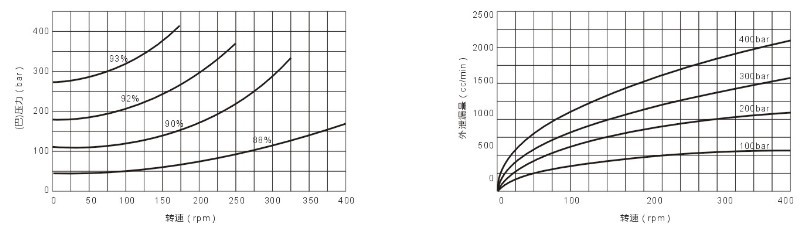

 特性曲线

下列表为排量2500CC马达，在工作液采用矿物油，粘度40CST,油温50°工作时的典

型特性曲线

                                            机械效率                                                                                                                  外泄漏

                                         空载和补油压力                                                                                                  起动和低速时机械效率



轴承寿命

该图表示用配置滚柱轴承（代号H）的马达。注意轴承平均寿命（B50寿命）大约是B10寿命的5倍

                           马达排量                                                                                                                                   B10寿命

 AKS6系列摆缸液压马达技术参数表

型号

理论排量(ml/r)

额定压力Mpa

尖峰压力Mpa

额定扭矩(n.m)

单位扭矩(n.m/mpa)

连续转速(r/min)

最高转速(r/min)

最大功率（KW）

重量(KG)

AKS6-1700

1690

25

45

6600

264

0.2-250

400

180

275

AKS6-2100

2121

25

40

8300

332

0.2-225

350

AKS6-2500

2513

25

35

9800

392

0.2-200

300

AKS6-3000

3041

25

30

11875

475

0.2-175

250
