AKS1摆缸液压马达
AKS系列液压马达
文件名:AKS系列液压马达

PDF格式下载请右键点击,然后目标另存为

图片格式下载请右键点击,然后目标另存为

简介:AKS系列液压马达样本下载

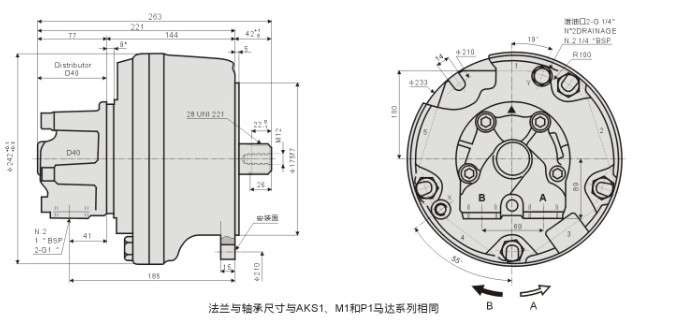

AKS1系列摆缸液压马达外形尺寸图及技术性能表格

轴伸形式


       矩形花键A                                      锥轴Z                                                 圆柱平键B                                       内花键I

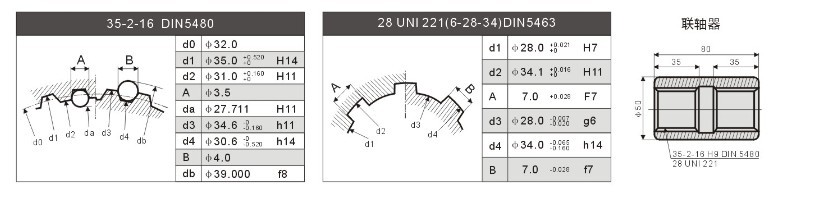

花键参数

          35-2-16DIN5480
d0
¢32.0
d1
¢35.0 H14
d2
¢31.0 H11
A
¢3.5
da
¢27.711 H11
d3
¢34.6   h11
d4
¢30.6   h14
B
¢4.0
db
¢39.000 f8


        28 UNI221(6-28-34)DIN5463
d1
¢28.0 H7
d2
¢34.0 H11
A
7      F7
d3
¢28.0. g6
d4
¢34.0 h14
B
7.0     f7

 特性曲线

下列表为排量150CC马达,在工作液采用矿物油,粘度40CST,油温50°工作时的典型特性曲线

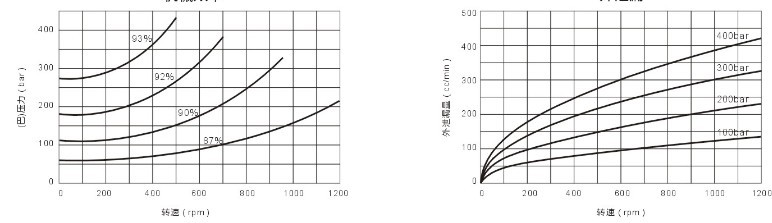

                                            机械效率                                                                                                                  外泄漏

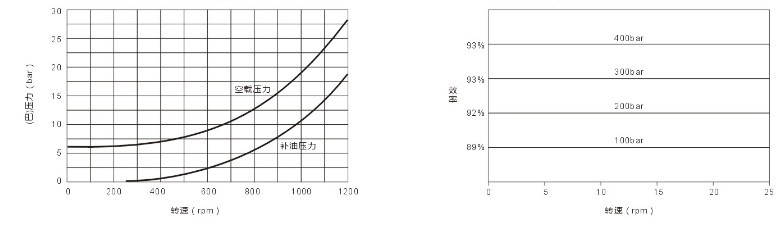

                                         空载和补油压力                                                                                                  起动和低速时机械效率



轴承寿命

该图表示用配置滚柱轴承(代号H)的马达。注意轴承平均寿命(B50寿命)大约是B10寿命的5倍

                           马达排量                                                                                                               B10寿命

 AKS1系列摆缸液压马达技术参数表

型号

理论排量(ml/r)

额定压力Mpa

尖峰压力Mpa

额定扭矩(n.m)

单位扭矩(n.m/mpa)

连续转速(r/min)

最高转速(r/min)

最大功率(KW)

重量(KG)

AKS1-100

99

25

42.5

385

15.4

1-550

1000

48

31

AKS1-150

154

25

40

600

24

1-550

1000

AKS1-175

175

25

37.5

670

16.8

1-550

900

AKS1-200

201

25

35

785

31.4

1-450

800

AKS1-250

243

25

35

950

38

1-350

700

AKS1-300

290

25

30

1130

45.2

1-350

650

AKS1-320

314

25

28

1225

49

1-350

600

AKS1-350

340

25

28

1350

54

0.7-550

600


























本文标题:AKS1摆缸液压马达


分类:AKS系列摆缸曲轴式径向柱塞马达(内五星马达)
