WKH2.5系列液压回转传动装置
 |
文件名：WKH系列液压回转传动装置
|
PDF格式
 图片格式 |
|
扭矩：1000~80000N.M 转速：1~63r/min |

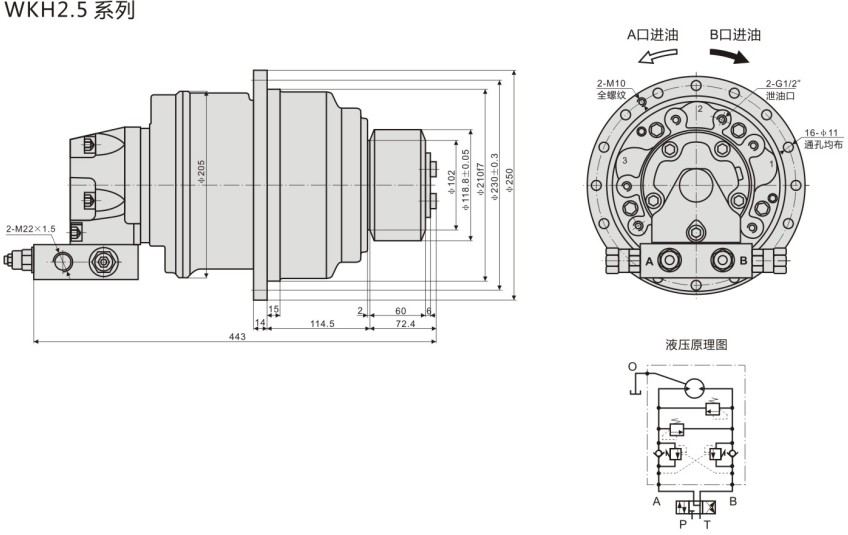

WKH2.5系列外形尺寸
WKH2.5液压回转传动装置性能参数
|
型号 |
额定输出扭矩 N.m |
转速范围 r/min |
额定压力 Mpa |
总排量 ml/r |
液压马达N.m |
传动比 |
适用机重 ton |
总重量 kg |
|
|
型号 |
排量ml/r |
||||||||
|
WKH2.5-1000D47+F |
1000 |
0~63 |
20 |
407 |
AKS05-75 |
74 |
5.5 |
2~5 |
85 |
|
WKH2.5-1200D47+F |
1200 |
0~63 |
20 |
473 |
AKS05-90 |
86 |
5.5 |
2~5 |
85 |
|
WKH2.5-1500D47+F |
1500 |
0~63 |
16 |
709 |
AKS05-130 |
129 |
5.5 |
2~5 |
85 |
|
WKH2.5-1700D47+F |
1700 |
0~63 |
16 |
825 |
AKS05-150 |
151 |
5.5 |
2~5 |
85 |
|
WKH2.5-2000D47+F |
2000 |
0~63 |
16 |
1100 |
AKS05-200 |
191 |
5.5 |
2~5 |
85 |
输出齿轮外形尺寸
|
齿轮参数 |
||
|
m |
z |
x1 |
|
6 |
17 |
0.5 |
|
6 |
17 |
0.5 |
|
6 |
17 |
0.5 |
|
6 |
17 |
0.5 |
|
6 |
17 |
0.5 |
1.输出齿轮的选用必须考虑输出扭矩的大小，以保住齿轮和传动轴的强度。
2.配流器的选用应参照系统允许供油量的大小，上述表格和输出轴仅为常用形式。
3.公司可根据客户需要提供各种规格形式的回转装置，详情请与本公司联系。
