	文件名：WK系列液压传动装置	PDF格式 图片格式
	扭矩：1000~45000N.M 转速：1~80r/min

 WK4系列回转传动装置选型说明
(1)、WK液压传动装置允许在高背压下工作。在连续工作是，使用背压10MPA.
(2)、壳体允许最高压力为0.3MPa,如有特殊要求，请与厂家联系。
(3)、液压油：建议使用高质量、防泡沫、抗氧化的矿基液压油，理想工作油温30℃-50℃,允许油温-20℃～80℃,当油温低于10℃时,必须用低凝液压油. 液压油的粘度为40～60厘沲,允许为5～300厘沲.
(4)、液压油过滤精度推荐为25um,或更高过滤精度。
(5)、液压传动装置均可双向旋转，具体转向见附图。如用户要求与图示转向相反，请在订货时注明。
(6)、泄油管定位：WK传动装置允许任何方向安装：为保证马达内个运动副的润滑，要求在工作之前将马达内充满液压油，泄油口位置的选择必须保证运转中壳体充满液压油。
(7)、配流器进出油口方向：配流器进出油口方向允许按外形安装联接位置以72°为间隔旋转，但当松开螺钉旋转时，不能损坏平面O形圈的密封功能。

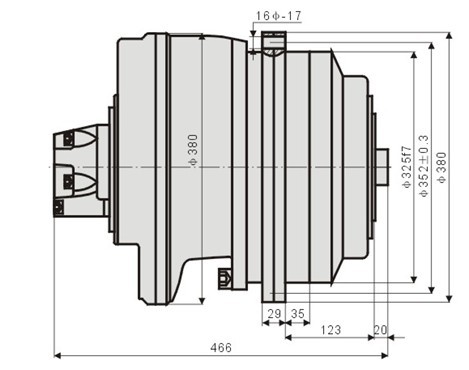

WK4无制动器外形尺寸

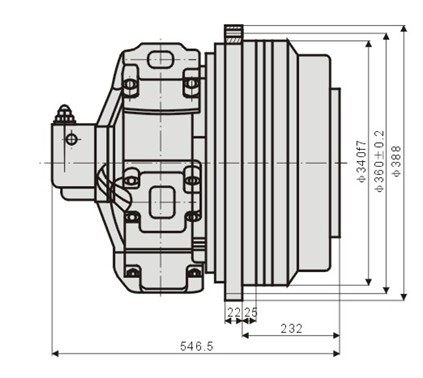

 WK4制动器外形尺寸

 WK4液压传动装置性能参数

型号	总排量	扭矩		转速范围	总效率	液压马达型号	行星减速机型号	制动器型号
		16Mpa	20Mpa
WK4-2500	2455	5266	6583	0~80	0.9-0.91	YLM6-500	C4-5	Z4
WK4-3000	2970	6390	7988	0~80	0.9-0.91	YLM6-600	C4-5	Z4
WK4-3500	3415	7348	9186	0~80	0.9-0.91	YLM6-700	C4-5	Z4
WK4-3850	3757	8083	10104	0~80	0.9-0.91	AKS3-800	C4-5.5	Z4
WK4-4125	4147	8712	10890	0~80	0.9-0.91	YLM6-750	C4-5.5	Z4
WK4-4400	4416	9109	11387	0~80	0.9-0.91	AKS3-800	C4-5.5	Z4
