         低速大扭矩液压马达
         本标准规定了内曲线径向柱塞马达、曲轴连杆径向柱塞马达、曲轴无连杆径向柱塞马达、径向钢球马达、双斜盘轴向柱塞马达五种低速大扭矩液压马达的结构类型、基本参数、技术要求、试验方法、检验规则和标志、包装。
          本标准适用于以液压油或性能相当的其他矿物油为介质的内曲线径向柱塞马达、曲轴连杆径向柱塞马达、曲轴无连杆径向柱塞马达、径向钢球马达、双斜盘轴向柱塞马达五种结构类型的低速大扭矩液压马达。其他结构类型的低速大扭矩液压马达可参照使用。

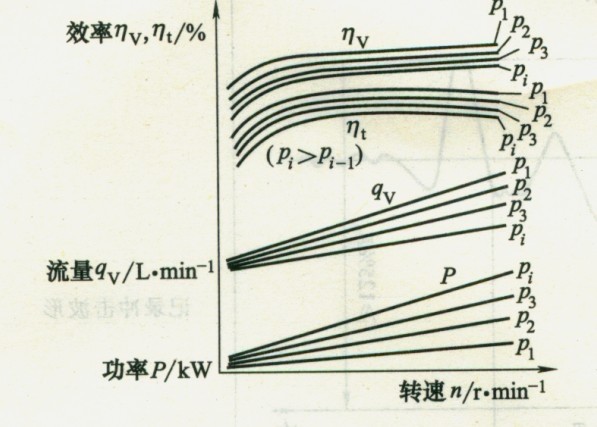

                                                                                     【图1功率、流量、效率随转速变化曲线】

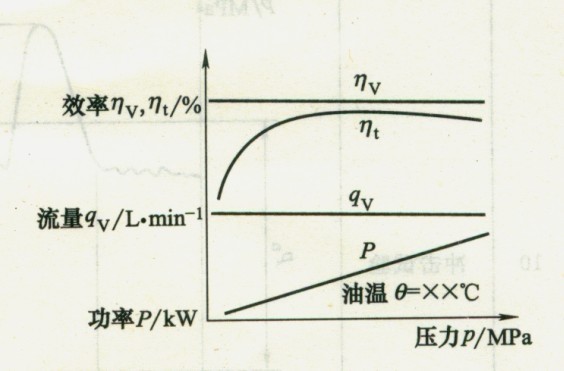

                                                                                                                 【图2功率、流量、效率随压力变化曲线】
          (2)定义
本标准采用下列定义。
①额定压力：额定工况下的压力。
②空载压力：不超过5%额定压力或0.5MPa的输入压力。
③额定转速：在额定压力、规定背压的条件下，能够连续运转并能保证设计寿命的最高转速。
④最低转速：既能保持额定压力又能连续运转的转速最小值。
流量qy.2/L.min-l

                                                               图3恒功率特性曲线

                                                               图4 冲击波形

⑤排量：每行程或每循环吸入或排出的流体体积。
⑥空载排量：从两种不同转速及规定的最低工作压力下测量得到的输入排量。
⑦额定工况：根据规定试验的结果所推荐的系统或元件的稳定工况。
⑧启动转矩：在规定工况和给定的压差时，马达从静止启动时其轴所获得的最小有效扭矩。
(3)量、符号和单位 量、符号和单位见表10-30。
                                                                                                                                    表1量、符号和单位

参量名称 符  号 单  位 单位名称 压力 p MPa 兆帕 流量 qv L/min 升每分 排量 V mL/r 毫升每转 转速 转矩 功率 n T P r/min N·m kW 转每分 牛顿米 千瓦 运动黏度 ν Mm^2/s 二次方毫米每秒 容积效率 ηv - - 总效率 ηt - - 温度 θ ℃ 摄氏度

(4)形式
①结构类型。本标准规定了五种结构类型的低速大扭矩液压马达：内曲线径向柱塞马达、曲柄连杆径向柱塞马达、曲柄无连杆径向柱塞马达、径向钢球马达和双斜盘轴向柱塞马达。
②型号及安装法兰与轴伸标记。应按JB 2184和GB/T 2353.2的规定。
(5)基本参数
本标准规定的五种结构类型低速大扭矩液压马达的基本参数按表10-31的规定。
                                                                                                                                                  表2基本参数

结构类型 公称排量/L．r-1 公称压力/MPa 额定转速／r．min-1 内曲线径向柱塞马达 0. 16～0.28 16. O 20. 0 25. O ≥125 0. 315～1. 00 ≥100 1. 25～2. 80 ≥80 3.15～6. 30 ≥32 8. 00～12. 50 ≥20 16. 00～25. 00 ≥12 >25. 00 ≥10 曲轴连杆径向柱塞马达 <0. 315 16. O 20. O 25. O ≥400 O．315—0. 56 ≥320 0. 63—1.00 ≥200 1. 25—2. 80 ≥160 3.15—4. 50 ≥100 4. 50—7.10 ≥63 8.0—12. 50 ≥50 曲轴无连杆径向柱塞马达 <0. 02 10.0 16．O ≥1000 O．02—0. 056 ≥630 0. 063—0.14 10.0,16.O 20.0,25.O ≥500 O．16～0.28 ≥400 0. 315—0. 56 16.0、20.0、25.O ≥320 O．63—1.  00 ≥250 径向钢球马达 0. 315～0.63 10.0 16.O 20.0 ≥100 1.00—3.15 4. 00 双斜盘轴向柱塞马达 0. 25 20.0 250 0.90 100 1.60 16.0,20.O
