          工作时，高压油从A口进入集流器10，经曲轴的环形槽D、轴向孔、偏心轮左边配流腔，进入五星轮、压力环和柱塞中间的贯通孔，到达Ⅳ、V号缸，形成高压液腔。此高压油液直接作用在曲轴的偏心轮上，其合力通过偏心轮中心（偏心距为e），对曲轴旋转中心形成转矩，使曲轴顺时针旋转。转过一个角度后，I号缸也与高压腔接通。就这样交替有两个或三个缸进高压油。在马达工作过程中，五星轮相对于柱塞作平面运动，柱塞则作上下往复运动。在启动或空载时，靠空心柱塞中弹簧3的弹性力，克服柱塞与缸壁间的摩擦力，使柱塞底面与压力环紧密接触。改变进出口液流方向时，马达将反转。这种马达既有曲轴旋转型，也有壳体旋转型，壳转马达因曲轴固定不动，可省掉配流套9，使结构大为简化，成本降低。双伸轴的壳转马达，比单伸轴的马达可承受更大的载荷。为了增大转矩，有时制成双排柱塞（两个偏心轮）的静压平衡马达，为了使曲轴所受的径向力能够互相平衡，两个偏心轮的偏心方向相差180
          与连杆型马达相比，静压平衡马达有以下特点：曲轴兼有传递动力和配流轴的作用，故马达的轴向尺寸较小；用五星轮取代连杆，可简化结构工艺，并减小径向尺寸。但因取消连杆导致柱塞与缸孔间的侧向力增大，五星轮作平移时与柱塞底面间、五星轮与偏心轮滑动表面间的相对运动摩擦损失很大，故影响了马达的机械效率；压力油直接作用于曲轴的偏心轮上形成转矩而使曲轴旋转。这时柱塞、压力环和五星轮上的液压力接近于静压平衡，因此在工作中，柱塞、压力环和五星轮只起不使压力油泄漏的密封作用，故称之为静压平衡马达。

                                         图1静力平衡式径向柱塞马达实物外形 (HMB系列，宁波恒通液压科技有限公司产品）
          (2)多作用径向柱塞马达
          多作用马达多设有特殊内曲线的凸轮环，故又简称为内曲线马达，其品种很多，现介绍几种典型结构。
          ①钢球柱塞传力式(球塞式)内曲线马达 图2所示为球塞式马达的结构。在转子2上均布安装多个钢球1和球托5构成的球塞副，并通过球托传力；马达的配流机构为配流轴4。这种马达的主要结构特点如下。

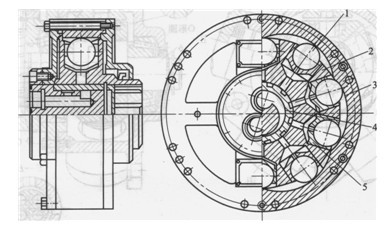

                                                                                         图2球塞式马达结构
                                                                            1-钢球；2-转子；3-导轨}4-配流轴；5-球托
                                          a．用钢球和球托代替了一般径向柱塞马达上的柱塞或活塞与横梁、滚轮等零件，因而结构简单，成本低。
                                           b．由于钢球是轴承厂大量生产的产品，供货数量充足，精度高。
                                           c. 运动副惯量小，钢球结实可靠、耐冲击，有利于提高转速和在冲击负载下连续工作。
                                           d．球塞副通过自润滑复合材料制成的球托传力，具有静压平衡和良好的润滑条件，钢球基本上无磨损。
                                           e．由于采用了可自动补偿磨损的软性塑料活塞环来密封高压油，又提高了该马达的液压机械效率和容积效率，也改善了低速稳定性和增大了启动转矩。由于配流轴4与转子2为刚性连接，该马达的进出油口允许用钢管连接。

                                                                                    图3钢球柱塞式内曲线马达实物外形 1QJM系列，宁波北仑天鼎液压科技有限公司产品)
          ②滚轮传力式内曲线马达图6-39所示是滚轮传力式内曲线马达的结构。柱塞4通过连杆3与横梁2相连，横梁上共装有四个滚轮，其中两个在中间的滚轮5与导轨曲线6相接触，另外两个在外侧的滚轮1在缸体7的导向槽内滚动，并同时传递切向力。由于这个马达是壳体转动式的液压马达，因此缸体7不转动，而是与导轨曲线6连接成整体的外壳转动，在壳体的外圆柱面上可以安装带式制动器。

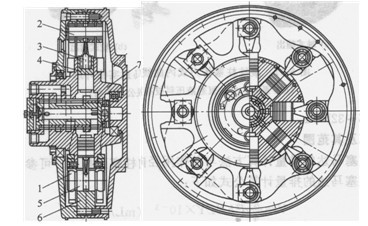

                                                                       图4滚轮传力式内曲线马达的结构
                                         1-传递切向力的滚轮；2-横梁；3-连杆; 4-柱塞;5-与导轨曲线接触的滚轮;6-导轨曲线；7-缸体
          ③横梁传力式内曲线马达图6-40所示为横梁传力式内曲线马达的结构。这种马达由柱塞3传力给横梁4，横梁能在缸体2的径向槽内滑动，因而切向力由横梁传递给缸体，迫使缸体转动。柱塞的顶部是球形面或锥形面与横梁接触，二者不是一个整体，故柱塞能把液压力传给横梁，但横梁上的切向力却不能传给柱塞，柱塞只承受液压力，无侧向力作用。这样，减小了高压油通过柱塞与柱塞孔之间的泄漏，也使二者间的磨损下降，在提高了容积效率的同时，又延长了使用寿命。图中配流轴1与导轨曲线之间的正确相位可通过微调螺钉8来调节，以达到精确的配流和降低噪声。
          从原理和受力分析而言，所有各种液压马达都可以做成外壳转动而轴不动，或者轴转动而外壳不动。
