回转用液压马达

1.外观与技术规格

(1)外观

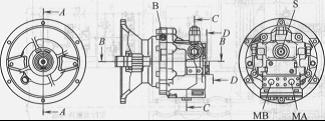

    PC200-5型液压挖掘机上使用KMF125ABE-5型斜轴式定量轴向柱塞马达,其外观如图所示。

回转马达的外观图

    B-自回转锁定电磁阀I S-自控制阀;T到油箱;MA-自控制阀;MB-自控制阀

(2)技术规格()

表  回转马达的技术规格

    项    目

PC200/210-7

    PC220-7

机型

KMF125ABE-5

理论排量

1250cm3/r

安全阀设定压力

    284MPa(29(

kg/cmz)

额定回转速度

    1.694 r/min

    1.879 r/min

制动解除压力

19MPa(19kg/cmz)

2.结构与工作原理

(1)结构(图)

回转用马达


    1-制动弹簧;2-驱动轴;3-隔环;48-壳体;5-摩擦盘;6-摩擦片;7-制动活塞;9-活塞;10 -油缸体;11-配流盘;12-回转晃动防止阀;13-中心轴;14 -中心弹簧;15 -安全阀;16 -单向阀;17 -单向阀弹簧}18-梭阀;19 -梭阀弹簧

(2)回转马达的控制

    ①当回转锁紧电磁阀消磁时——输出轴锁紧[8-6 (a)]  当回转锁紧电磁阀消磁(断电)时,来自主泵的压力油被回转制动电磁阀截断,与制动器的油腔a腔相通的油道B连通至油箱而卸压。因此,制动器活塞2被制动弹簧1推向下,摩擦盘3和摩擦片4也同时被推压紧,于是制动器施加制动。

回转马达的控制(a,b,c)




(a)回转锁紧开关ON



(b)回转锁紧开关OFF时

(c)回转锁紧备用开关的使用

    1-制动弹簧;2制动活塞;3-摩擦盘;4-摩擦片

②当回转锁紧电磁阀励磁时——输出轴松开 当回转锁紧电磁阀励磁(通电)时,阀被接通,来自主泵的压力油进入油口B并流到制动器的油腔a。进入到油腔a的压力油克服了制动弹

1的力,并把制动活塞2沿箭头方向向上推。因此,摩擦盘3和摩擦片4分离,制动解除。

    ③回转锁紧备用开关的使用[8-6 (c)]  若调速器泵控制器出现故障而不能输出驱动电信号时,回转制动电磁阀不能励磁,回转制动便不能解除。此时,将回转锁紧备用开关打在ON位,便可打开回转电磁阀,解除制动功能,实现回转。
