曲轴(偏心)连杆式径向柱塞液压马达

    以宁波泰勒姆斯液压马达有限公司产的YLM型低速大转矩液压马达为例说明。

(1)简介

    通压力油的柱塞缸受液压力的作用,在柱塞体上产生推力P。该推力通过连杆作用在曲轴中心,使输出轴旋转,同时配油盘随着一起转动,当柱塞体所在位置到达下死点时,柱塞缸便由配油盘接通回油口,柱塞便被曲轴往上推。此时做功后的液压油通过配油盘返回油箱。各柱塞体依次接通高低压力油,各柱塞体对输出轴中心所产生的驱动力矩同向相加,使马达输出轴获得连续而平稳的回转转矩。当改变油流方向时,便可改变马达的旋转方向。如将配油盘转180。装配也可以实现马达的反转。其特点如下。

    ①采用偏心轴及较低激振频率的五活塞结构,具有低噪声的特点。

    ②启动转矩大,低速稳定性好,能在很低的速度下平稳运转。

    ③采用平面补偿配油盘,可靠性好,泄漏少;柱塞体与柱塞套采用密封环密封,因而具有很高的容积效率。

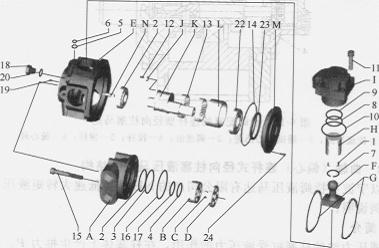

YLM型低速大转矩液压马达结构与立体分解图

  A-通油盘;B-配油盘;C-定位环;D-垫块;E-壳体;F-连杆;G-卡环}H-柱塞体;I-柱塞;J-滚柱封块;K-曲轴;L-轴承套;M-封盖;N-双头键;

  1-挡圈;25817 -密封环;3469101416 -0形圈;7-孔用弹性圈;

    11,15 ,24-内六角螺钉;12-十字槽螺钉;13-滚柱;18-堵头;19 - 位圆柱销;20-组合垫圈;21-后轴承;22-前轴承;23-油封

  ④曲轴与连杆间由滚柱支承,因而具有很高的机械效率。

  ⑤旋转方向可逆,输出轴允许承受一定的径向和轴向外力。
