图1.2所示的液压传动系统工作原理图较直观、容易理解,但图形较复杂,难以绘制。在实际工作中,常用图形符号来绘制,如图1.3所示。图形符号不表示元件的具体结构,只表示元件的功能,使系统图简化,原理简单明了,便于阅读、分析、设计和绘制。

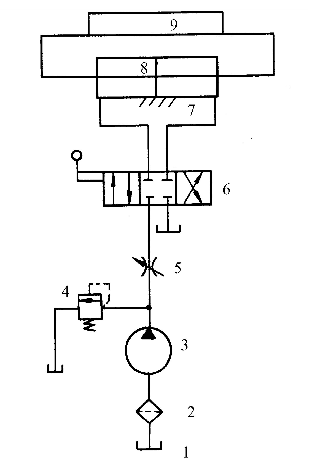

 液压传动系统图形符号图(泰勒姆斯)

图1.3液压传动系统图形符号图

1-油箱;2-滤油器;3-液压泵;4一心溘流阀;5-节流阀;6-换向阀;7-液压缸;8-活塞;9-作台
