       液压控制主要是用两个组合阀（图中虚线框I、Ⅱ所示），通过齿轮泵的油源控制八个液压缸的动作，见图4.5-3。上落轴液压缸用于操纵织轴的上轴和落轴；拍合液压缸用于操纵织轴的两端夹紧和松开；压纱液压缸用于压住织轴上卷绕的纱；张力液压缸用于控制纱的张力；前后压浆辊液压缸用于纱的压浆，使纱的浆膜光滑平整；浸没辊液压缸用于将纱浸没在浆槽内。两个组合阀分别由三位四通电磁阀、二位四通电磁阀、减压阀、定压阀、单向阀等组成，以一定程序实现控制。
    此外，有两个调速阀分别控制两种定排量的液压马达，以调节浆泵和湿分铰辊的转速。

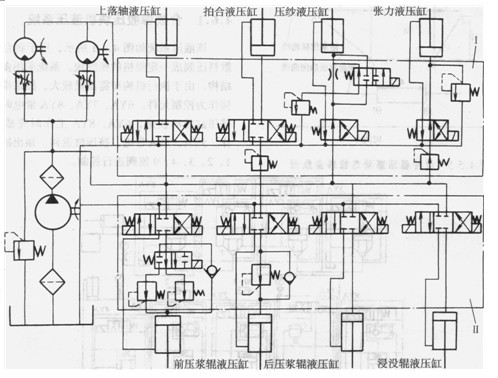

图4.5-3浆纱机液压系统图二
4.5.4织布机气．液缓冲器
    液一气缓冲器用于织布机的制梭缓冲部分，吸收织布机梭子的剩余动能，使运动中的梭子准确定位。它具有缓冲性能稳定可靠，梭子定位准确，节约能量，维护保养工作量少，降低织物料损耗，节约回丝，提高布机效率和织物质量，减少噪声等优点。可以替代目前的皮圈缓冲机构，且性能优于皮圈缓冲机构。图4.5-4为液一气缓冲器用于布机的示意图。
    液一气缓冲器由气室和油室两大部分组成（油室包括活塞，缓冲头和密封件），两室之间用薄膜隔开，见图4.5-4。
    工作中，当梭子通过投梭棒撞击缓冲头时，活塞位移则压缩油室内的油液，通过油液在渐渐缩小的间隙中的流动变化，造成油室内压力变化吸收梭子的冲击能量，使梭子减速而停止下来，达到准确定位的目的。同时由于油不可压缩，活塞位移迫使油挤压薄膜，使气室中空气压缩，积蓄一定的能量，投梭后，气室中积蓄的能量放出，迫使活塞复位。因此，液一气缓冲器是利用液一气介质吸收及转换能量的一种装置。
图4.5-4  气一液缓冲器结构原理图
图4.5-5缓冲器活塞动态位移曲线图
由于其内部液一气阻尼的特性，使活塞在复位前有一定的停顿时间，以保证换梭和投梭的安全可靠，见图4.5-5活塞动态位移曲线图。图中A是活塞开始工作点。B是活塞在最里端的工作点。t1是活塞的压下时间（约0.05s），t2是停顿时间 (约O.ls)，t3是复位时间（约0.1s），t4是扬起背板的启闭时间(约0.06s)，这段启闭时间正好处在活塞的BC停顿时间内，因此是绝对安全可靠的。
