   板框式压滤机是蔗糖生产企业普遍应用的设备,由于老式压滤机存在手工操作繁重、卸渣劳动强度大等缺点,根据市场需要,专业厂家研制出操作过程自动化程度高的压滤机,即液压自动板框式压滤机。
    液压自动板框式压滤机由主机、液压动力站、电控柜三部分组成。该机具有如下特点:
    1)生产效率高,过滤能力大,滤汁质量好。
    2)采用活塞式压力继电器与电接点压力表及行程开关配合,实现自动控制,不需人工操作。
    3)液控单向阀使液压缸在滤板压紧后锁定并长时间保持压力,液压站电动机可间歇工作,节省电能。
  4)液压系统设计中采用了集成块及先进可靠的液压元件,使液压站结构更加紧凑合理,工作稳定可靠。

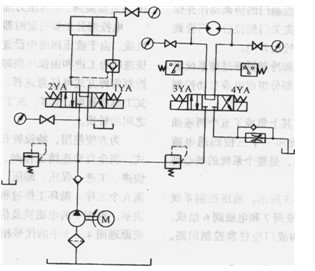

    该机液压系统如图4.3-1所示。该系统可自动完成从滤板加压到拉开滤板卸渣的整个工作循环。当电磁铁1YA通电后,液压缸活塞杆推出,将滤板压紧系统压力升至电接点压力表设定值时,触点发出信号,1YA断电,换向阀芯复位,液控单向阀关闭,活塞杆被锁定,滤板保压进行浊汁滤清。到工艺要求所设定的时间后,时间继电器发出信号,2YA通电使活塞杆退回,压下行程开关。3YA通电,液压马达正转拉开第一块滤板到极限位置,油路压力上升,压力继电器发出信号,3YA断电,4YA通电,液压马达反转回到第二块滤板处……往复将滤板依次拉开卸渣后,恢复到原始状态,即完成了一个工作循环。
图4.3-1板框压滤机液压原理图
