  溢流阀

    （一）功用和要求

    溢流阀是通过阀口的溢流，使被控制系统或回路的压力维持恒定，实现稳压、调压或限压作用。对溢流阀的主要要求是：调压范围大，调压偏差小，压力振摆小，动作灵敏，过流能力大，噪声小。

    （二）工作原理和结构

    1．直动式

    图6-23所示为直动式滑阀型溢流阀的工作原理。当作用在阀心3上的液压力大于弹簧力时，阀口打开，使油液溢流。通过溢流阀的流量变化时，阀心位置也要变化，但因阀心移动量极小，作用在阀心上的弹簧力变化甚小，因此可以认为，只要阀口打开，有油液流经溢流阀，溢流阀人口处的压力基本上就是恒定的。调节弹簧7的预紧力，便可调整溢流压力。改变弹簧的刚度，便可改变调压范围。

    这种直动式滑阀型溢流阀结构简单，灵敏度高，但压力受溢流流量的影响较大，不适于在高压、大流量下工作。 图6-24所示为DBD型直动式锥阀型溢流阀的结构。图中锥阀6下部为阻尼活塞。采取适当措施后，直动式溢流阀也可用于高压大流量，如该阀的压力为31. 5MPa，最大流量可达330Umin。

图6-23直动式溢流阀的工作原理

l—阻尼孔2-阀体3-阀心4-阀盖5-调压螺钉6-弹簧座7-弹簧

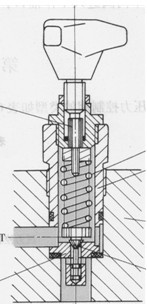

  图6-24  DBD型直动式溢流阀

1-阀座2-调节杆3-弹簧4-套管5-阀体6-锥阀

    锥阀和球阀式阀心结构简单，密封性好，但阀心和阀座的接触力大。滑阀式阀心用得较多，但泄漏量较大。

  2．先导式

  图6-25所示为先导控制式溢流阀的工作原理。它由先导阀和主阀组成，主阀左腔设有远程控制口K。当K口关闭时，系统的压力作用于主阀1左右两侧及先导阀3上。当先导阀3未打开时，腔中液体没有流动，作用在主阀1左右两侧的液压力平衡，主阀1被弹簧2压在右端位置，阀口关闭。当系统压力增大到使先导阀3打开时，液流通过阻尼孔5、先导阀3流回油箱。由于阻尼孔的阻尼作用，使主阀1右端的压力大于左端的压力，主阀1在压差的作用下向左移动，打开阀口，实现溢流作用。调节先导阀3的调压弹簧4，便可实现溢流

压力的调节。

    当将远程控制口K通过二位二通阀接通油箱时，主阀1左端的压力接近于零，主阀l在很小的压力下便可移到左端，阀口开得最大，这时系统的油液在很低的压力下通过阀口流回油箱，实现卸荷作用。如果将K口接到另一个远程调压阀上（其结构和溢流阀的先导阀一样），并使打开远程调压阀的压力小于先导阀3的压力，则主阀1左端的压力（从而溢流阀的溢流压力）就由远程调压阀来决定。使用远程调压阀后便可对系统的溢流压力实行远程

调节。

    先导式溢流阀按其主阀心不同有三种典型结构形式，即一节、二节和三节同心式。二节同心式先导溢流阀如图6-26所示，因其主阀和锥阀的配合面相互间要保持同心而得名。

    图6-25先导式溢流阀的工作原理

    a)原理图b）图形符号

    1-主阀2一主阀弹簧3-先导阀4-调压弹簧5-阻尼孔

    先导式溢流阀的导阀部分结构尺寸一般都较小，调压弹簧不必很强，因此压力调整比较轻便。但是先导式溢流阀要导阀和主阀都动作后才能起控制作用，因此反应不如直动式溢流阀灵敏。

    图6-26二节同心式先导溢流阀

1-主阀心2、8-阻尼孔3-主阀弹簧4-先导阀心

    5-先导阀弹簧6-调压手轮7-螺堵
