变幅系统液压回路一般由一个或两个油缸、平衡阀、主副溢流阀和三联控制阀组成。在这一整套基本独立完整的液压回路结构中,平衡阀安装在油缸下部,使变幅油缸平稳下降,并防止油缸下沉,因此平衡阀与油缸连接油管一定要采用高压钢管,以防软管破损老化造成用臂突然下跌。当变幅油缸伸出时 , 变幅角度增大,跨距减小,起重量增大。变幅油缸缩回时情况相反。

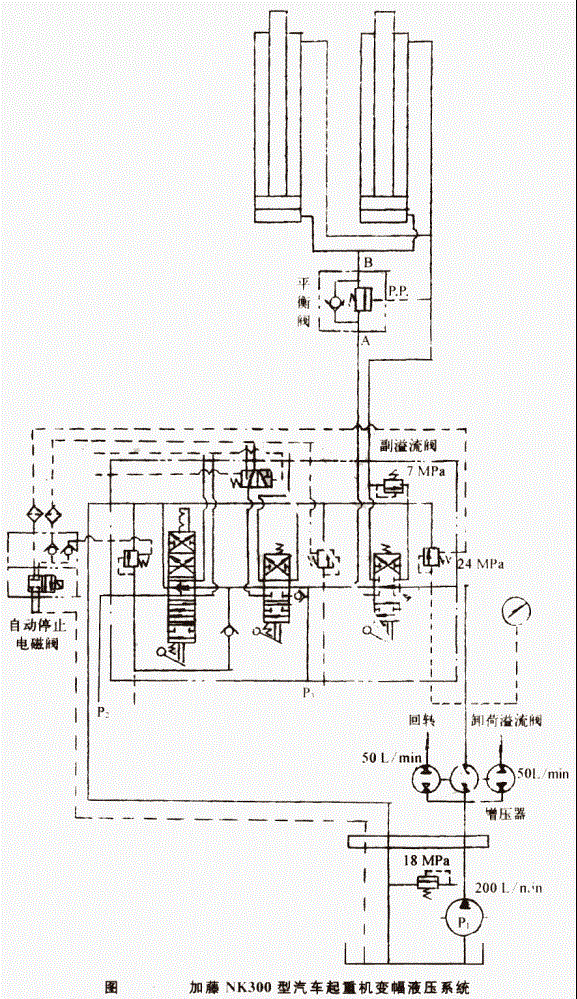

下图所示是加藤NK300型汽车起重机变幅液压系统,由两个后推式双作用油缸、平衡阀、主副溢流阀和三联控制阀的右联阀组成。

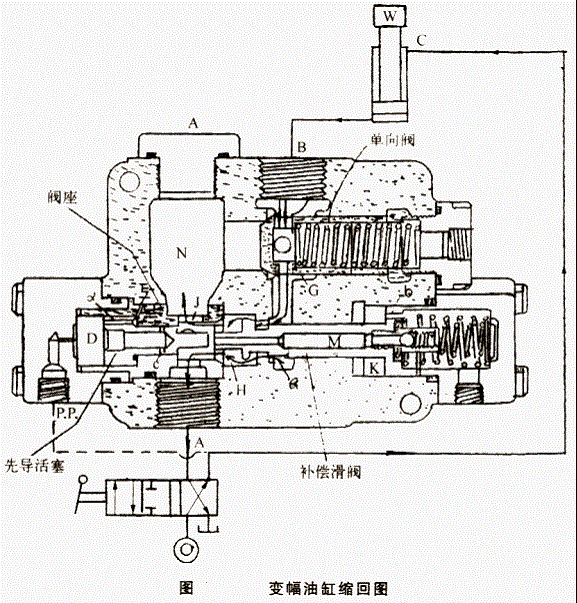

 平衡阀安装在变幅油缸的支撑油路上,是用以防止变幅下降速度因载荷重力作用大于供油量所决定的速度。该阀的结构作用如下图所示,在阀体内装有补偿滑阀和单向阀。补偿滑阀由弹簧的压力和作用于先导活塞的液控压控制。


在变幅过程中,平衡阀的作用如下:
1.
控制阀芯在中位

P1泵来的液压油通过增压器经方向控制阀回油箱,变幅油缸静止。平衡阀内的补偿滑阀在弹簧的作用下截断由港大腔的油路。
2.
油缸伸出

将方向控制阀芯扳到伸的位置,Pl 泵来的液压油通过增压器经方向控制阀进入平衡阀的A,推开单向阀通过B口到油缸的大腔推动活塞。油缸杆侧的油液通过控制阀回油箱,油缸伸出口在此情况下补偿阀不工作,因为作用于先导活塞的液控压与油箱相通。
3.
油缸缩回

将方向控制阀芯扳到缩的位置,Pl 泵来的液压油通过增压器经控制阀进入油缸的杆侧,也经液控管导入P.P.口。控制阀刚转换时,油缸仍是静止的,因为补偿滑阀在弹簧的作用下截断油缸大腔的回油路,从泵来的液压油的压力升高。同时,液控压在D室作用于先导活塞,该活塞推补偿滑阀,克服弹簧的压力补偿滑阀向右移动离开阀座,接通油缸大腔的回油路,油缸缩回。

由于先导活塞的节流孔的阻尼效应,使活塞移动极为平稳,C孔使活塞开始移动时快,以增进阀的灵敏性。由于补偿滑阀的节流嘴e的作用,开口缓慢增大,并适应于操作条件的最佳开度,因而也自动决定回流油液的流量。由于M腔、K腔及节流孔b的阻尼效应,补偿滑阀的移动也极为平稳。

在正常情况下,变幅油缸缩回时液控压在(2.2±0.3)MPa应发生作用。

在正常情况下,发动机停止操纵方向控制阀时,变幅油缸应该不动。如果移动,说明补偿滑阀座有故障,应更换此阀。

补偿滑阀和先导活塞都有很小的节流孔,分解和组装时要避免灰尘。更换和重装平衡阀后,操作前要排放内部空气。忽略此项会导致平衡阀作用不良和振动。
