常用传动方式及其优缺点
首页 » 液压行业知识 » 常用传动方式及其优缺点
目前广泛应用的传达方式主要有：机械传动、电气传动、气压传动以及液压传动。

1机械传动机械传动是通过齿轮、齿条、涡轮、蜗杆、带、链条、杠杆等机械零件进行机械传动，它是发展最早且应用最普遍的一种传动形式。它具有传动准确可靠，操作简单，机构直观易掌握，负荷变化对传动比影响小及受环境影响小等优点。但是对自动控制情况，单纯靠机械传动来完成就显得结构复杂而笨重，而且远距离操纵困难、操作力大、安装位置变化的自由度小等缺点，因此在许多场合逐步被其它的传动方式所替代。


2．电气传动
        电气传动是通过电来进行传动和控制的，利用交流电机来传动，简单而且廉价，因此应用最广，也是各种传动的组成部分。但是交流电机一般难于进行无级变速，而直流电机虽可以实现无极变速，但是直流电源价格较昂贵。目前晶闸管技术使交流电机无极变速大为简化，但是在大功率以及低速大扭矩等场合的应用尚需要进一步完善。电气控制，特别是电子计算机控制，具有信号变化以及传递方便，远距离操纵等独特优点，因此在自动化程度要求比较高的场合时必不可少的。
3．气压传动
       气压传动以压缩空气为传动介质，可以通过调节气量很容易地实现无级变速。同时有传递同时有传递以及变换信号方便、反应快、构造简单等特点。而且空气是取之于空气的，所以气源价格低廉。泄露也可以直接排放入大气，不会造成污染。由于空气粘度小，故管道压力损失小，流速大，，而且可以高速运动（例如：超过100000r/min的高速气动磨头）。但是气压传动的致命弱点是空气压缩性大，无法获得均匀而稳定的运动。此外为减少泄露，提高效率，气动系统的压力一般不会太高，一般只有0.7-0.8Mpa左右。因此在大功率场合不能用。

4. 液压传动（包括：液压油缸传动、液压马达传动、液压回转传动、液压行走传动。）

      液压传动是用液体来作为介质传递能量的，液压系统比之上述三种系统有以下优势。

（1）.容易获得比较大得力或扭矩

       液压传动是利用液体的压力来传递力或力矩的。液压泵可以获得较高的压力，目前的液压泵可以达到35Mpa的压力。因此液压缸可以获得很大的力或力矩。例如一个30cm的液压油缸在工作压力为21Mpa的时候可以获得1.48×106 N的推力，因此被广泛用于需要很大力或力矩的重型机械上。
     （2）.功率重量比大
         功率重量比是指其输出功率与其比值。功率重量比较大得设备既重量和体积比较小而能获得比较大得功率。例如飞机上的液压泵，每KW的重量只有0.209kg，但是电机每KW的重量却最高达到2KG甚至以上，因此液压多用于需要较大功率却又对外形以及重量限制较大的领域。
     （3）.易于实现往复运动
          液压缸对实现往复运动是最方便的，而电动机则必须通过齿轮齿条等机构把旋转运动变成直线往复运动。
     （4）.易于实现较大范围的无级变速
           液压传动系统通过调节流量就可以方便的实现无级变速，而且速比范围大。例如在用节流阀调节流量时，其变化量可以从最小的0.02L/min变到100L/min 调速比可以达到5000，这个是其它传动形式无法比拟的。
     （5）.传递运动平稳
     由于液压流体可以在非常小得流量是仍然很均匀，因此设备运行可以很平稳，例如机床中可以实现1mm/min以下的无爬行稳定进给。
     （6）.可实现快速而且无冲击的变速和换向。
  这是由于液压机构的功率重量比大，所以液压设备的惯性小，因此反应速度就快。例如液压马达的旋转惯量不超过同功率电动机的10 %，故起动中等功率电动机要1～2s，而同功率的液动机械的起动时间不超过0.ls。故在高速换向频繁的机床上（如平面磨床、龙门刨床）采用液压传动可使换向冲击大大减少。
 (7)与机械传动相比易于布局和操纵
液压传动部件由管道相连，故在安装位置上有很大的自由度，各部件可以安放在我们希望的位置上。例如把泵源放到不影响机器布局的地方，把操纵机构放在最方便的地方，例如轮船上的操纵机构放在船舱前部的驾驶台上，而其舵机则在船尾，这用机械传动是难于实现的，而液压传动则没有困难。
 (8) 易于防止过载事故
在液压传动中可以方便地用压力阀来控制系统的压力，从而防止过载，避免事故的发生，而且可以通过装在系统中的压力计来了解各处的工作情况和负载大小，而在机械传动中各处的负载大小就不易观察。
 (9)．自动润滑、元件寿命较长
液压传动中使用的介质大都为矿物油，它对液压部件产生润滑作用，因此液压元件有自润滑作用，其寿命就较长。
    (10)易于实现标准化、系列化
    各种液压系统都是由液压元件构成，因此对液压元件实现标准化、系列化，可大大提高生产效率，降低成本，提高产品质量。
    与其他传动形式比较，液压传动有以下缺点：
    (1)易出现泄漏
    由于液压系统的油压较高，因此液压油容易通过密封或间隙产生泄漏，内泄漏则降低容积效率，外泄漏则引起液压介质的消耗，同时又引起环境污染。
    (2)油的粘度随温度变化，引起工作机构运动不稳定
油液粘度变化则引起阻力变化，故通过的流量或泄漏量也随温度而变化，这就会引起工作机构运动速度不稳定。
（3）空气渗人液压油后会引起爬行、振动、噪声
空气进入液压系统后，由于气体压缩性大，所以从高压到低压或从低压到高压时，就产生较大的体积变化而引起振动、噪声和爬行等。
    (4)用矿物油作液压介质时，有燃烧危险应注意防火。
    (5)矿物油与空气接触会发生氧化，使油变质必须定期换油。
    (6)液压件的零件加工质量（几何精度、表面粗糙度等）要求较高
为了减少泄漏，减少摩擦，所以必须使零件配合间隙要小，因此零件加工的质量要求就较高，成本也就提高了。

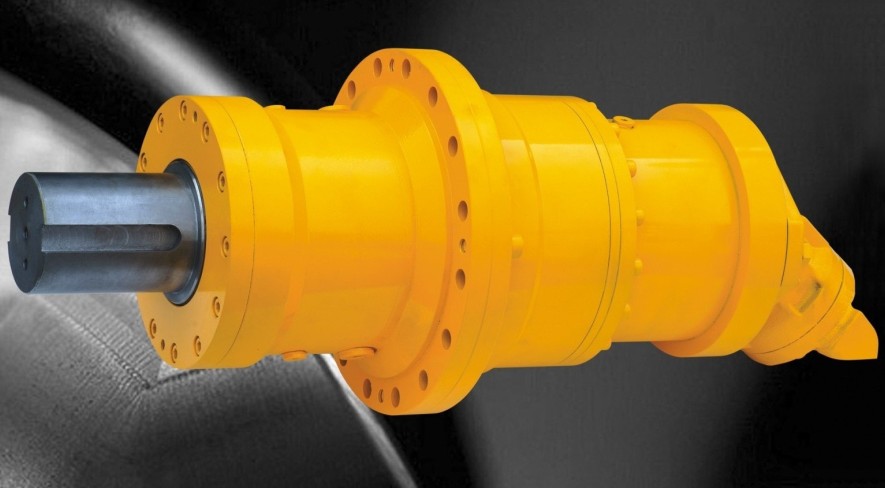

一种由液压马达加三级减速机组合成的液压回转传动装置
