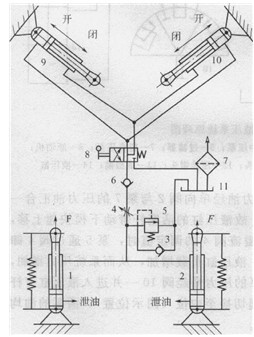

                                                                                               图3-12 吊罐弧门开闭液压系统和液压马达原理图
1、2单作用液压缸；3、6-单向阀；4-节流阀；5-溢流阀；7-注油通气过滤器； 8-二位四通手动换向阀；9、10-双作用液压缸，11-油箱
       (1)系统的功能
        本液压系统用于大型水电站施工中的混凝土吊罐弧门韵开启和关闭，以代替机械杠杆式开闭装置。
        (2)液压系统及其工作原理
         混凝土吊罐弧门开闭液压系统的原理图如图3-12所示。系统的压力油由吊罐起重钢丝绳通过吊环牵引的单作用液压缸1和2产生；执行器为双作用液压缸9和1O，缸9、10与吊罐的弧形启闭门相连，用于驱动弧门的开闭。缸9、10的运动方向和速度分别通过二位四通手动换向阀8和节流阀4控制，系统压力由溢流阀8设定。
        系统的工作原理如下。开始起吊吊罐时，单作用缸1和2的活塞杆在钢丝绳拉力F的作用下被向上拉出，有杆腔中的压力油排出后经节流阀4、单向阀6，如这时换向阎8处在右位，双作用缸6、7的有杆腔和无杆腔连通，形成差动缸，加上弧形门的自重，使得缸9、10的活塞杆伸出，弧形门关闭；如这时换向阀8换向切换至左位，则压力油经阀4、阀6进入缸9、10的有杆腔，活塞杆缩回，驱动弧形门打开。当空罐放回到运输车上后，在弹簧作用下，单作用缸1、2的活塞杆缩回，同时缸的有杆腔通过单向阀3从油箱11中吸油充液。
      ( 3)技术特点
       1)液压系统通过吊罐自重牵引两个单作用液压缸产生压力油液，单作用缸起液压泵作用。
       2)通过手动换向阀的控制实现执行器驱动吊罐弧形门的启闭，系统元件少，结构简单实用。当单作用缸处于某一位置不动时，单向阀6可以防止因双作用液压缸窜动而使弧形门的状态变化。
       3)机械杠杆式开闭装置，用人力开启弧形门卸料，操纵力达500kN以上。在吊管提升时，会因为突然加速使缆式起重机的起吊钢丝绳及缆机受到较大冲击振动；而卸料时，会因为弧形门突然打开，载荷突然减小产生使吊罐反弹的反向冲击力。采用液压传动实现弧形门的启闭，则由于弹簧和液压缸的缓冲作用，削减了冲击振动，弧形门的缓慢开启防止了吊罐的反弹，提高丁安全性，在降低劳动强度的同时，改善了操作性能。
       4)本系统还可用于其他抓斗开闭装置中。
